Projekt Hahnbach

Veolia Umweltservice Süd GmbH & Co. KG
Branche Entsorgung, Klärschlammtrocknung
Technik Warmwasser
Nennwärmeleistung 1.200 kW (Warmwasser)
Brennstoff Landschaftspflegematerial
Biomasse-Warmwasserkessel in Hahnbach. Komponente und Rohre.

Biomasse-Warmwasserkessel mit Klärschlammtrocknung für Veolia Umweltservice Süd

Am Standort der Veolia Umweltservice Süd in der Nähe von Hahnbach wurde 2018 eine hochmoderne Biomasse Warmwasseranlage mit nachfolgendem Klärschlammtrockner installiert. Die von der Schmidmeier NaturEnergie GmbH als mobile KLIMASCHUTZZENTRALE schlüsselfertig errichtete Anlage versorgt einen leistungsstarken Bandtrockner mit einer Nennwärmeleistung von 1.200 kW (Warmwasser).

Als Brennstoff dienen Hackschnitzel und Siebüberläufe aus Kompost, die in einem automatisierten Schubbodenlager bevorratet werden. Von dort erfolgt die kontrollierte Zuführung zur Feuerung über einen hydraulischen Einschub.

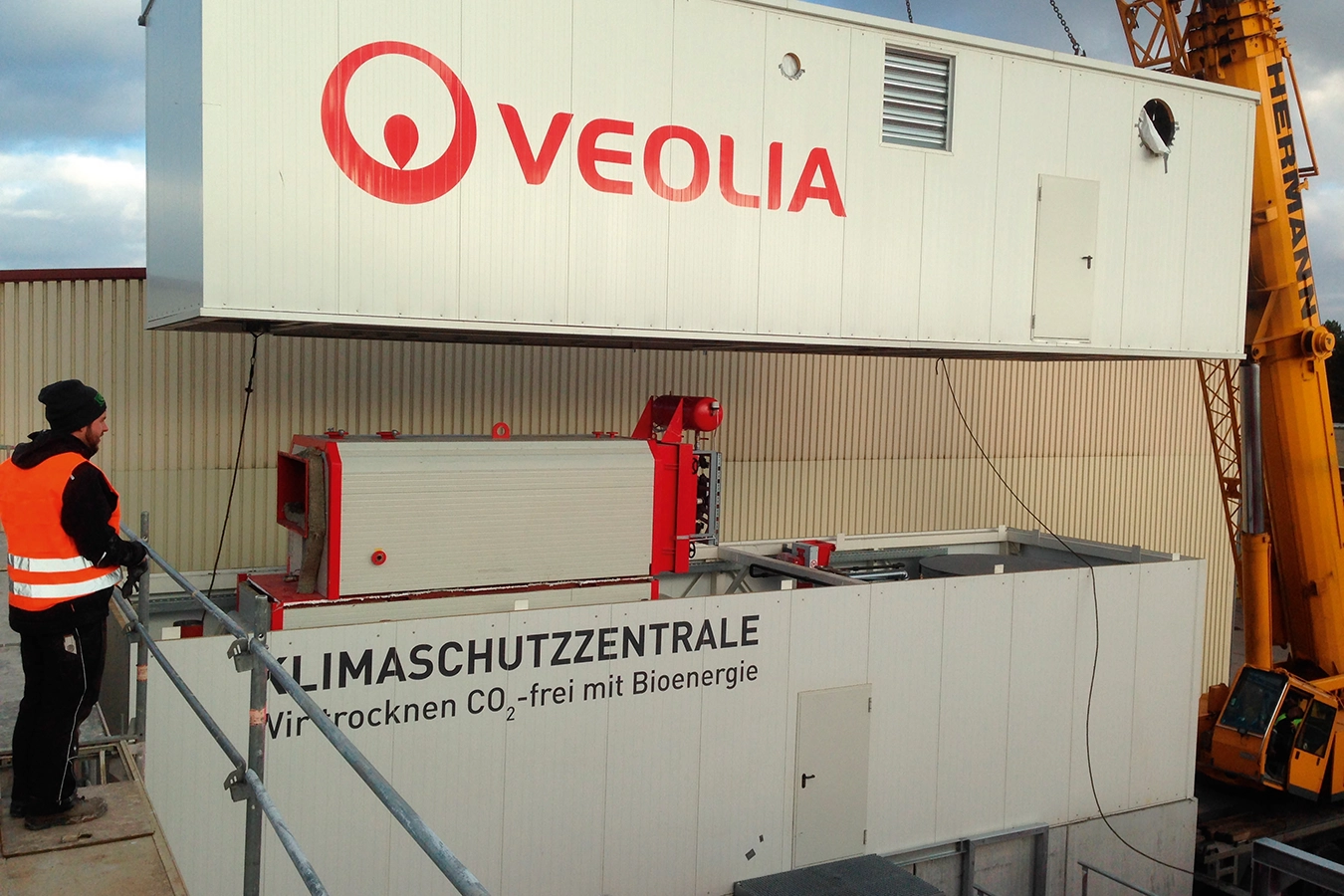

Ein Kran liefert eine Komponente eines Biomasse-Warmwasserkessels. Die Komponente hat die Form eines Containers. Links im Bild steht ein Mitarbeiter mit orangener Sicherheitsweste, der den Vorgang beobachtet. Die Komponente wird auf eine andere Komponente gesetzt.

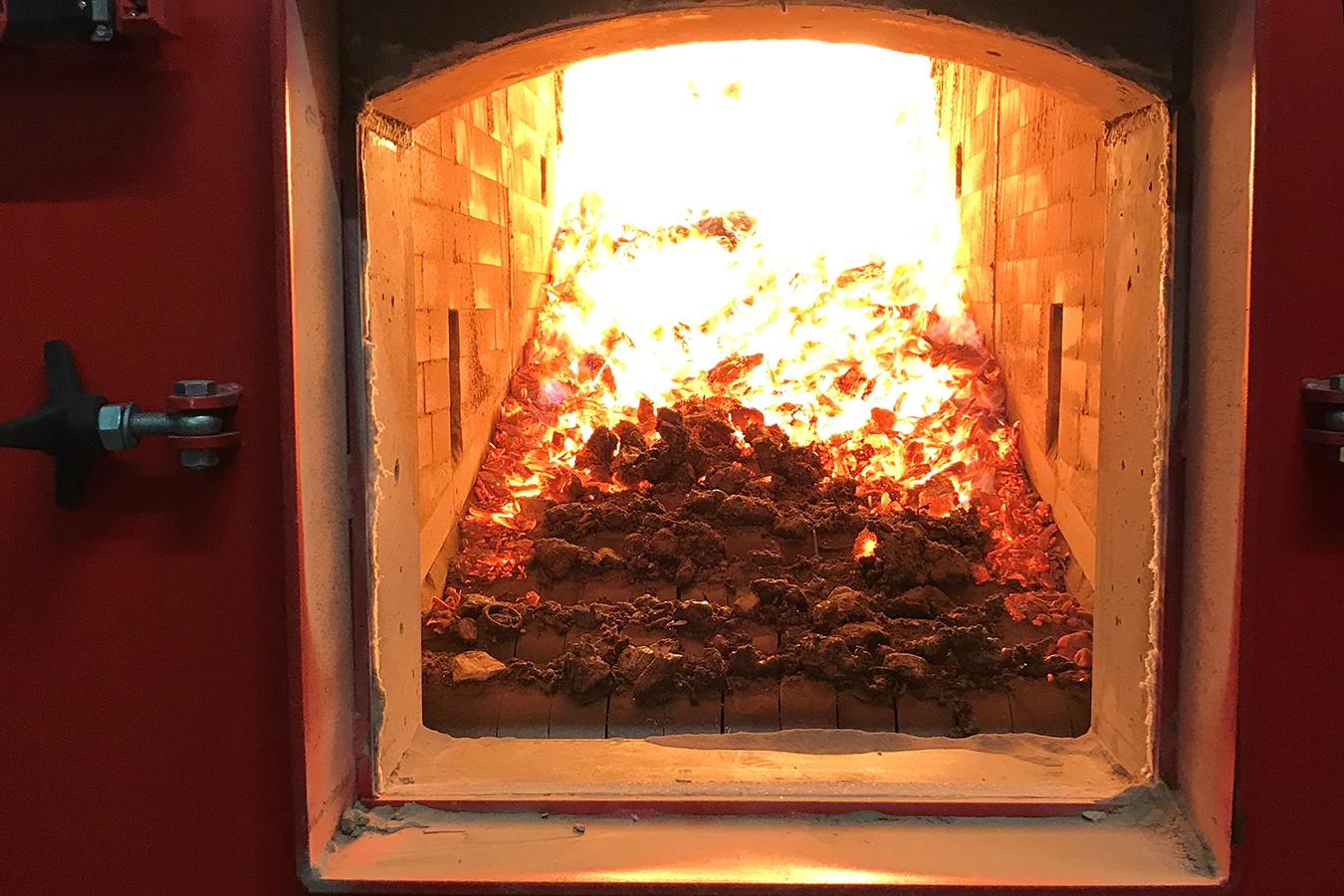

Im Feuerraum eines Biomasse-Warmwasserkessels brennt Feuer.

Optimierte Systemintegration für maximale Leistungsfähigkeit:

Die Umsetzung erfolgte in Kooperation mit dem Trocknerhersteller NEW eco-tec. Das Zusammenspiel von Warmwasseranlage und Bandtrockner wurde so konzipiert, dass die erzeugte Wärme aus der Biomasseanlage in einen Pufferspeicher geleitet wird. Von dort gelangt sie über einen hocheffizienten Rippenwärmetauscher zur Erwärmung der Zuluft des Bandtrockners, wodurch eine konstante und verlustarme Energieübertragung sichergestellt wird.

Biomasse-Warmwasserkessel mit Klärschlammtrocknung für Veolia Umweltservice Süd

Am Standort der Veolia Umweltservice Süd in der Nähe von Hahnbach wurde 2018 eine hochmoderne Biomasse Warmwasseranlage mit nachfolgendem Klärschlammtrockner installiert. Die von der Schmidmeier NaturEnergie GmbH als mobile KLIMASCHUTZZENTRALE schlüsselfertig errichtete Anlage versorgt einen leistungsstarken Bandtrockner mit einer Nennwärmeleistung von 1.200 kW (Warmwasser).

Als Brennstoff dienen Hackschnitzel und Siebüberläufe aus Kompost, die in einem automatisierten Schubbodenlager bevorratet werden. Von dort erfolgt die kontrollierte Zuführung zur Feuerung über einen hydraulischen Einschub.



Ein Kran liefert eine Komponente eines Biomasse-Warmwasserkessels. Die Komponente hat die Form eines Containers. Links im Bild steht ein Mitarbeiter mit orangener Sicherheitsweste, der den Vorgang beobachtet. Die Komponente wird auf eine andere Komponente gesetzt.

Optimierte Systemintegration für maximale Leistungsfähigkeit:



Die Umsetzung erfolgte in Kooperation mit dem Trocknerhersteller NEW eco-tec. Das Zusammenspiel von Warmwasseranlage und Bandtrockner wurde so konzipiert, dass die erzeugte Wärme aus der Biomasseanlage in einen Pufferspeicher geleitet wird. Von dort gelangt sie über einen hocheffizienten Rippenwärmetauscher zur Erwärmung der Zuluft des Bandtrockners, wodurch eine konstante und verlustarme Energieübertragung sichergestellt wird.



Im Feuerraum eines Biomasse-Warmwasserkessels brennt Feuer.

Unsere Anlage sorgt für...

2.540.000 KG

CO₂-Einsparung/Jahr

Umrechnungsgrundlage:
Emissionsfaktor: 0,3 t
CO₂-Einsparung pro MWh

Integrierte Abgasreinigung für niedrige Emissionen

Mit diesem Konzept kann auf einen Feinfilter in der Kesselanlage verzichtet werden. Anstelle eines separaten Feinfilters erfolgt die Rauchgasreinigung direkt über den Abluftwäscher des Bandtrockners. Diese integrierte Lösung minimiert Emissionen und gewährleistet gleichzeitig eine umweltfreundliche Klärschlammtrocknung.

Zusätzliche Energieausbeute durch Rauchgasintegration

Ein besonderer Effizienzvorteil der Anlage liegt in der Nutzung der Rauchgase: Nach der Wärmetauscherstufe wird die gesamte Rauchgasmenge der Biomassekesselanlage direkt dem Trockner zugeführt. Dadurch lassen sich mit einem Warmwasserkessel Trocknungstemperaturen von über 100 °C erreichen, was für diese Technologie eine bemerkenswerte Leistung darstellt. Die Kombination aus Warmwasser- und Rauchgasnutzung erhöht den Gesamtwirkungsgrad signifikant, da neben dem Warmwasser auch die Restenergie der Rauchgase dem Trockner zugeführt werden.

Anlagedaten im Überblick

Leistung
Nennwärmeleistung 1.200 kW
Kesselparameter Vorlauftemperatur 95 °C
Jährliche Wärmeerzeugung 9.600 MWh
Anlagedaten
Inbetriebnahme (Jahr) 2018
Feuerung Gegenstromfeuerung mit wassergekühltem Vorschubrost sowie primärer und sekundärer Rauchgasrezirkulationn
Kessel liegender 2-Zug-Großwasserraumkessel
Rauchgasreinigung Multizyklon, Rauchgasübergabe an Klärschlammtrocknerg
Brennstoff
Brennstoffart Landschaftspflegematerial
Jährlicher Brennstoffbedarf 3.200 t
Brennstofflager Brennstoffbunker mit Schubboden

CO₂-Einsparung

2.540.000 kg
CO₂-Einsparung/ Jahr

Umrechnungsgrundlage:
Emissionsfaktor: 0,3 t CO₂-
Einsparung pro MWh

1.410 jahre
Autofahren

(150 g CO₂/ km) mit einem
Mittelklassewagen und
12.000 km/ Jahr

19.500
Flüge

pro Person auf einem
einfachen Flug von München
nach Berlin (130 kg CO₂)

302
mal

die Jahres-Pro-Kopf-
Emissionen je Einwohner
in Deutschland (8,4 t CO₂/ a)
